电机控制系统的研发是一个复杂且严谨的过程，其中软件开发是核心环节之一，直接关系到最终产品的性能、可靠性与安全性。一个系统化的软件开发验证方案，是确保软件质量、加速产品上市的关键。本文将围绕电机控制软件开发的全生命周期，阐述一套从需求到交付的验证方案。

一、 软件开发阶段与验证活动对应关系

软件开发通常遵循V模型或迭代模型，验证活动贯穿始终。

1. 需求分析阶段： 明确功能需求（如转速控制精度、扭矩响应时间）和非功能需求（如代码效率、内存占用）。验证活动包括需求评审和需求可追溯性矩阵的建立。
2. 架构与设计阶段： 设计软件整体架构（如分层设计、模块划分）和详细设计（如算法实现、接口定义）。验证活动包括设计评审、模型在环仿真（MIL），利用Simulink/PLECS等工具验证控制算法逻辑的正确性。
3. 编码实现阶段： 根据设计进行编程，通常使用C/C++语言。验证活动包括代码静态检查（遵循MISRA C等规范）、单元测试（针对函数或模块进行白盒测试）。
4. 集成与测试阶段： 将各模块集成为完整软件。验证活动包括软件在环仿真（SIL）、处理器在环仿真（PIL），测试软件在模拟环境或真实处理器上的集成功能。

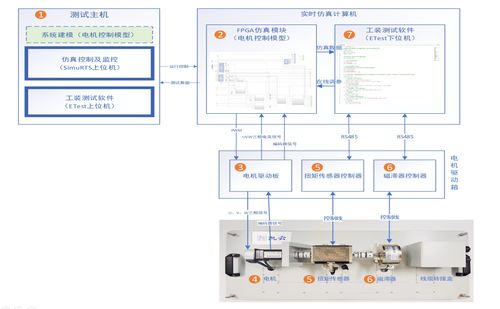

5. 系统测试与验证阶段： 将软件与硬件（电机、功率驱动器、传感器）结合。验证活动包括硬件在环仿真（HIL），使用实时仿真器模拟电机和负载，全面测试控制软件在极端和故障条件下的表现。
6. 现场测试与验收阶段： 在真实负载和环境下进行测试。验证活动包括性能标定、耐久性测试和用户验收测试（UAT）。

二、 核心验证方法与技术

1. 模型在环仿真： 在早期，使用数学模型替代实际电机和驱动器，在PC上快速验证控制策略（如FOC、DTC）的动态性能和稳定性，大幅降低后期修改成本。
2. 硬件在环仿真： 这是验证环节的重中之重。将编译好的控制软件下载到真实的微控制器中，而电机、功率电路和负载则由高保真实时仿真器模拟。HIL平台可以安全、可重复地测试各种正常及故障工况（如过流、过压、堵转），验证软件的故障诊断与保护逻辑。
3. 代码质量保证：

• 静态分析： 使用工具检查代码是否符合编码规范，排查潜在缺陷。

• 单元/集成测试： 确保每个基础模块功能正确。

• 代码覆盖率分析： 确保测试用例执行了足够比例的代码（语句、分支、条件覆盖），消除测试盲区。

1. 自动化测试： 建立自动化测试框架，将HIL测试、回归测试用例自动化执行，提高测试效率和一致性，便于持续集成。
2. 基于需求的测试： 所有测试用例都追溯到最初的需求文档，确保软件实现了所有既定功能，并可通过测试报告证明符合性。

三、 验证方案的关键要素

• 验证环境搭建： 包括HIL实时仿真平台、示波器、功率分析仪、调试器、测试管理软件等工具链的选型与集成。
• 测试用例设计： 需覆盖功能测试、性能测试、边界测试、故障注入测试和耐久性测试。例如，测试启动/停止平滑性、转速阶跃响应、带载能力、参数辨识鲁棒性等。
• 版本管理与追溯： 使用Git等工具管理软件版本，确保软件、测试用例、需求文档和测试结果之间的双向可追溯性。
• 文档输出： 生成详尽的验证报告，包括测试计划、测试用例、测试结果、问题追踪记录和最终验证，为产品发布提供决策依据。

四、 挑战与最佳实践

• 挑战： 实时性要求高、多物理域耦合、安全要求严格（如功能安全ISO 26262）、算法复杂度高。
• 最佳实践：
• 前移验证： 尽可能在早期（MIL， SIL）发现和解决问题。

• 持续集成： 每次代码提交都触发自动化的构建和基础测试。

• 使用成熟框架： 利用现有的电机控制库和硬件支持包加速开发。

• 重视HIL： 将其作为软件发布前的必过关卡，最大化模拟真实世界。

结论

一套严谨的电机控制软件开发验证方案，是将创新控制算法转化为稳定可靠产品的桥梁。它强调过程的可控性、结果的可度量性和问题的可追溯性。通过采用模型驱动设计、强化HIL测试、实施自动化与代码质量管理，研发团队能够有效管控风险，提升软件质量，最终交付高性能、高可靠性的电机控制系统。
